Подбрани изпълнени заснемания, които показват как данните от терена се превръщат в практична основа за количества, проектиране и инженерна проверка.
ПОВЕРИТЕЛНОСТ ПО ПОДРАЗБИРАНЕНе публикуваме клиенти, локации или координати.
ДАННИ ОТ РЕАЛНИ ОБЕКТИАНОНИМИЗИРАНО ПРЕДСТАВЯНЕИЗМЕРВАНИЯ · CAD · ОТЧЕТИ
AEROMETRIX / 01 / ОБЕМЕН КОНТРОЛАНОНИМИЗИРАНО
01 / ОБЕМЕН КОНТРОЛ

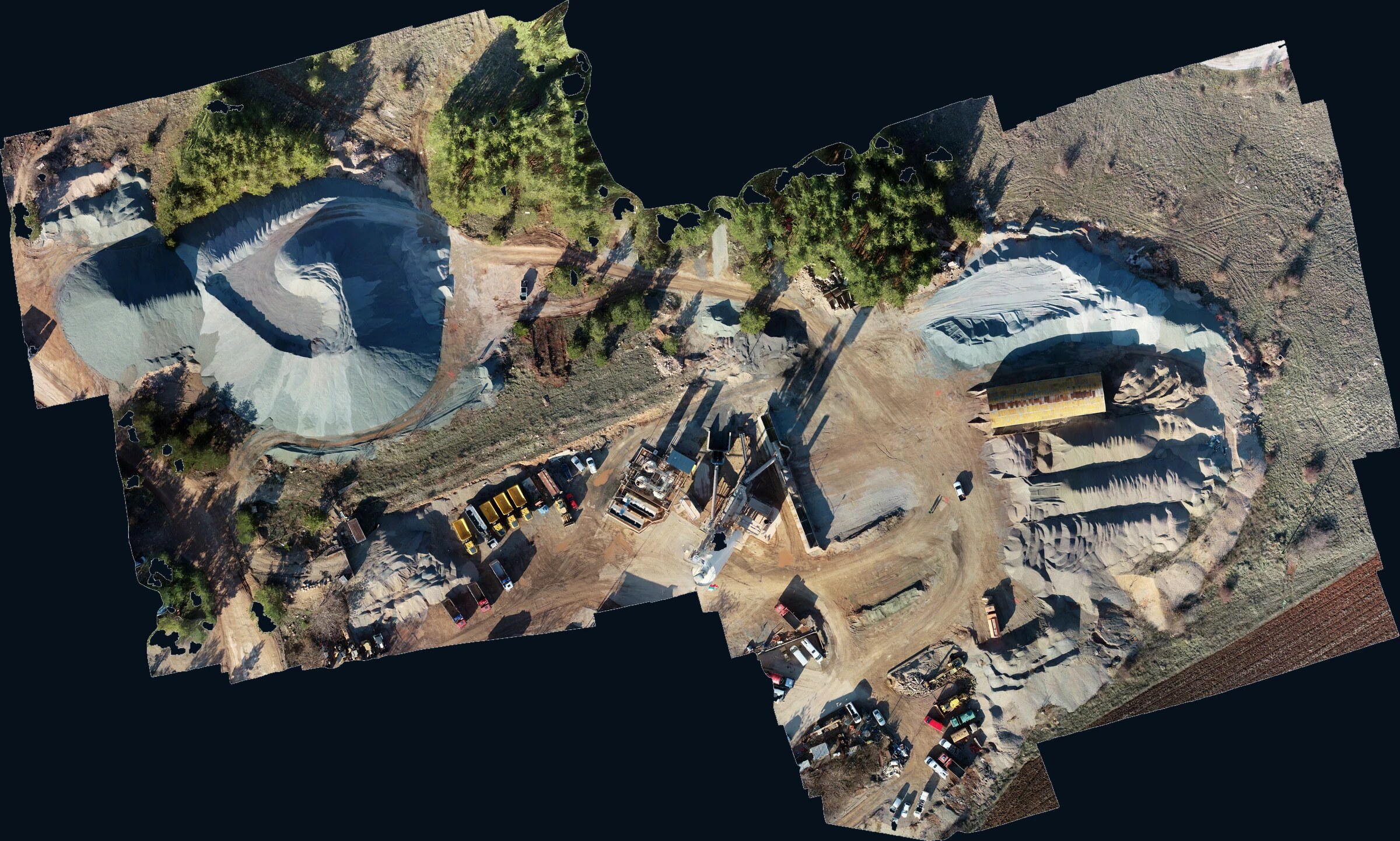

Инвентаризация на материали в асфалтова база
Пълно въздушно заснемане и фотограметрична обработка на действаща площадка, при която всеки материален куп е очертан и изчислен отделно.
10
измерени зони
≈34 611 m³
изчислен обем
11 410,6 m²
очертана площ
1,34 cm/px
детайлност
ОРТОМОЗАЙКА3D ПОВЪРХНИНИОБЕМИ ПО ЗОНИТЕХНИЧЕСКИ ОТЧЕТ
УТОЧНЕНИЕОбемите са фотограметрични изчисления спрямо зададени граници и референтни повърхнини; не се представят като сертифицирана складова наличност.
AEROMETRIX / 02 / КАРИЕРААНОНИМИЗИРАНО

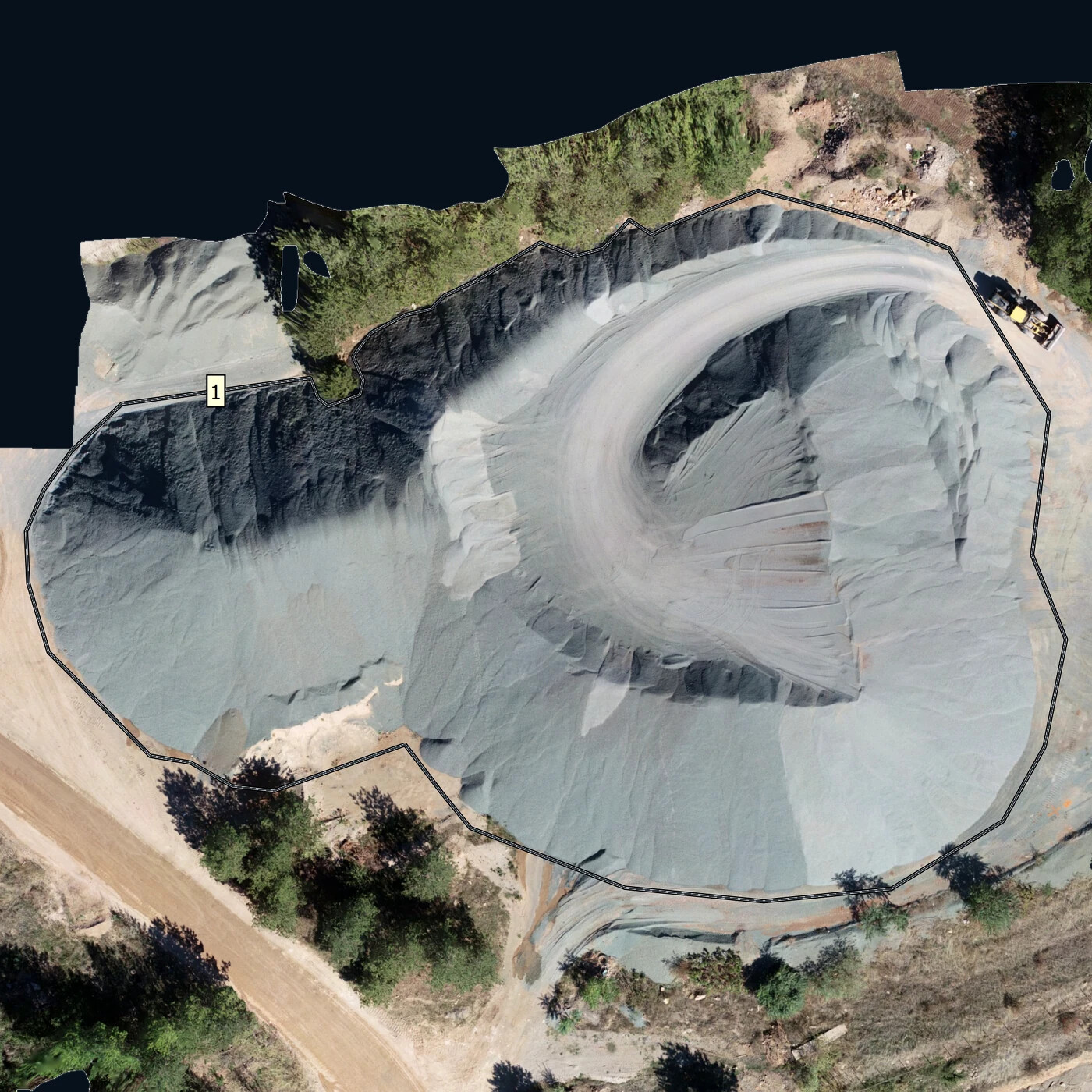

02 / КАРИЕРА
Заснемане на кариера и количествен модел
От въздушното заснемане и 3D реконструкцията до Civil 3D разработка с концесионна граница, моделиран терен и напречни профили за технически анализ.
9
измерени купа
≈29 537 m³
изчислен обем
35
напречни профила
330,53 m
профилиран участък
ОРТОМОЗАЙКА3D МОДЕЛCIVIL 3DНАПРЕЧНИ ПРОФИЛИ
УТОЧНЕНИЕДанните подпомагат техническия анализ и отчетността; не заместват изискуеми маркшайдерски, геоложки или сертификационни процедури.
AEROMETRIX / 03 / СЛОЖЕН ТЕРЕНАНОНИМИЗИРАНО
03 / СЛОЖЕН ТЕРЕН

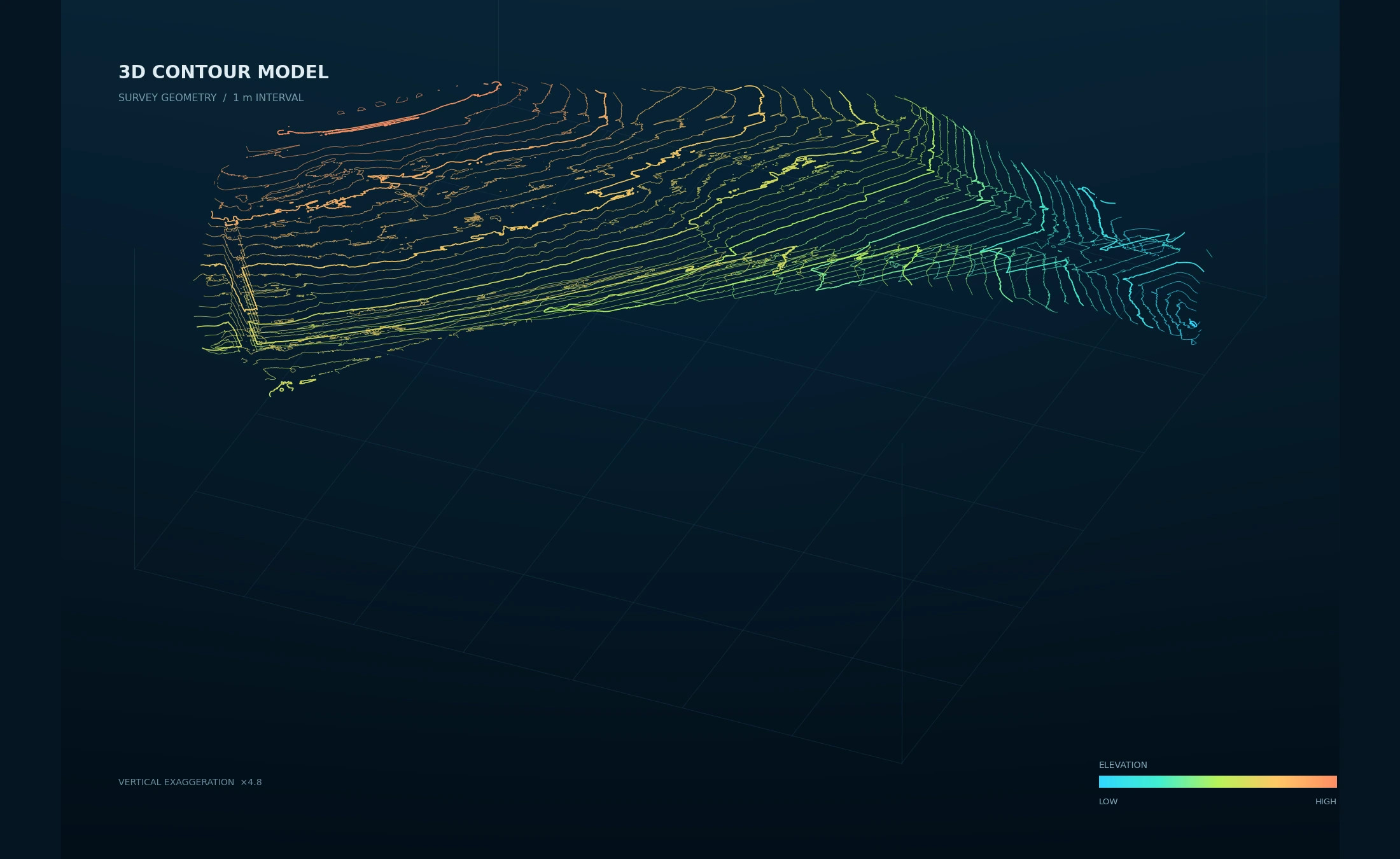

3D модел на свлачищен терен
Подробна цифрова основа, която прави сложния релеф измерим и подготвя обекта за последващ инженерно-геоложки анализ или мониторинг.
2 182
3D хоризонтали
1 m
височинно сечение
41 m
денивелация
≈566 × 603 m
пространствен обхват
МОДЕЛ НА ТЕРЕНА3D ХОРИЗОНТАЛИDXFДАННИ ЗА CAD
УТОЧНЕНИЕМоделът описва геометрията на терена. Сам по себе си той не е геотехническа диагноза и не определя причините, стабилността или риска от свлачищни процеси.
AMX / CASE DATA
Показаните стойности са извлечени от проектните материали; приблизителните са означени с „≈“. Точността и обхватът на всеки резултат зависят от условията на заснемане, контролните данни и договорената методика.
ПРОЕКТНО ДОКАЗАТЕЛСТВО
От заснемането до инженерните данни.
Материалът по-долу е от реален и анонимизиран проект. Не се публикуват клиент, местоположение или координати.

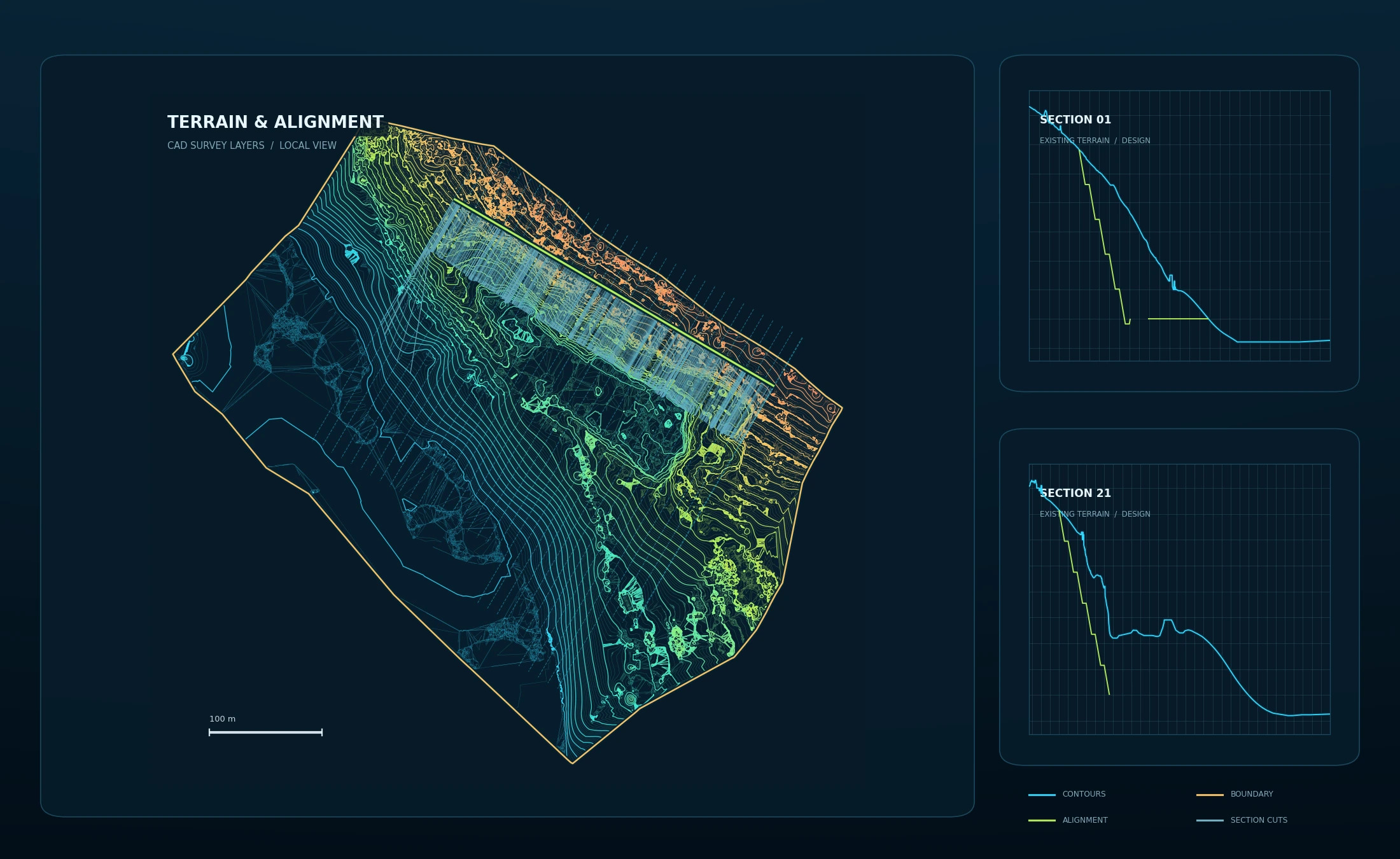

Геометрия от заснемането, подготвена за инженерна работаХОРИЗОНТАЛИ · ОС · ПРОФИЛНИ СЕЧЕНИЯ

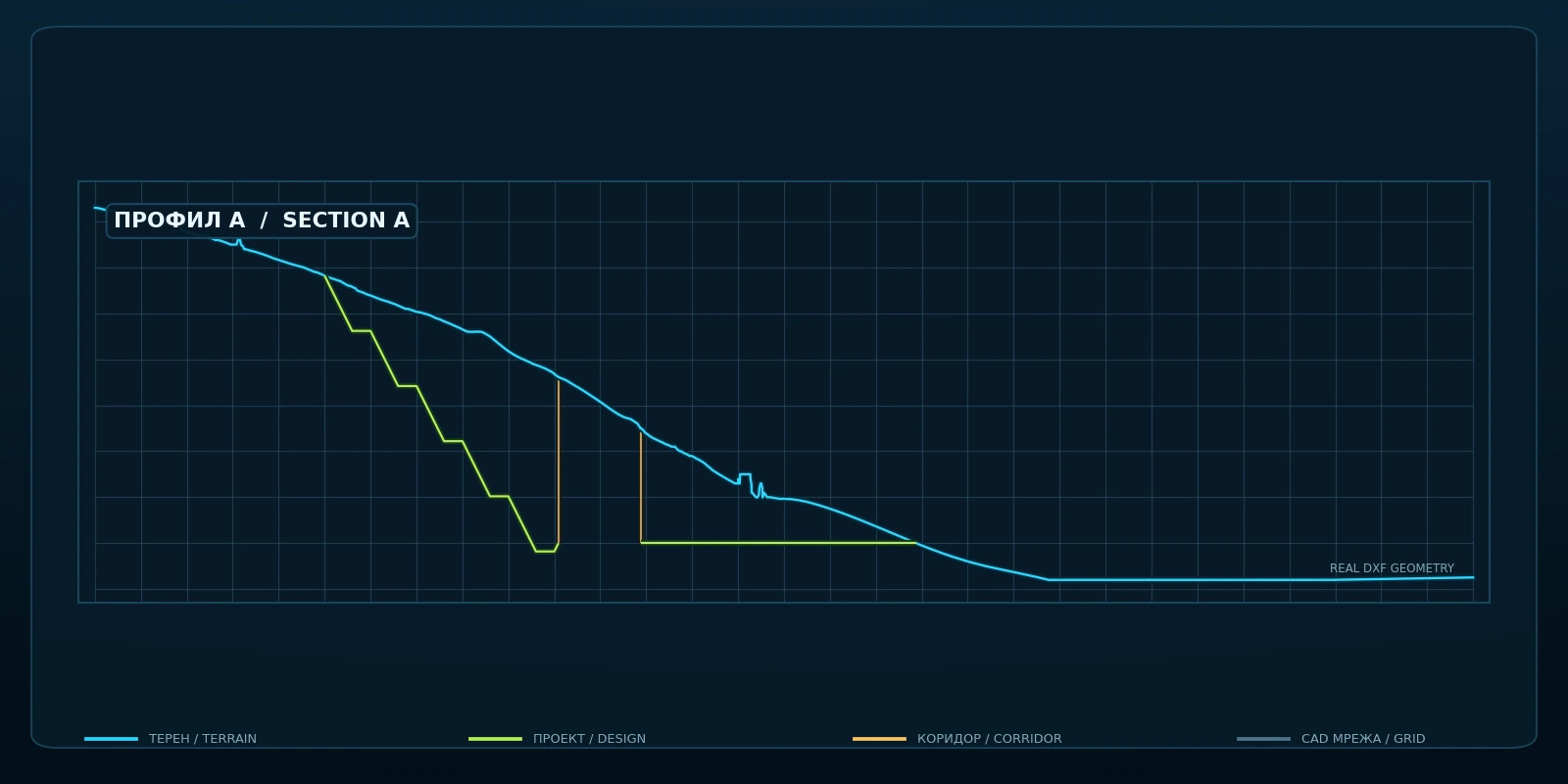

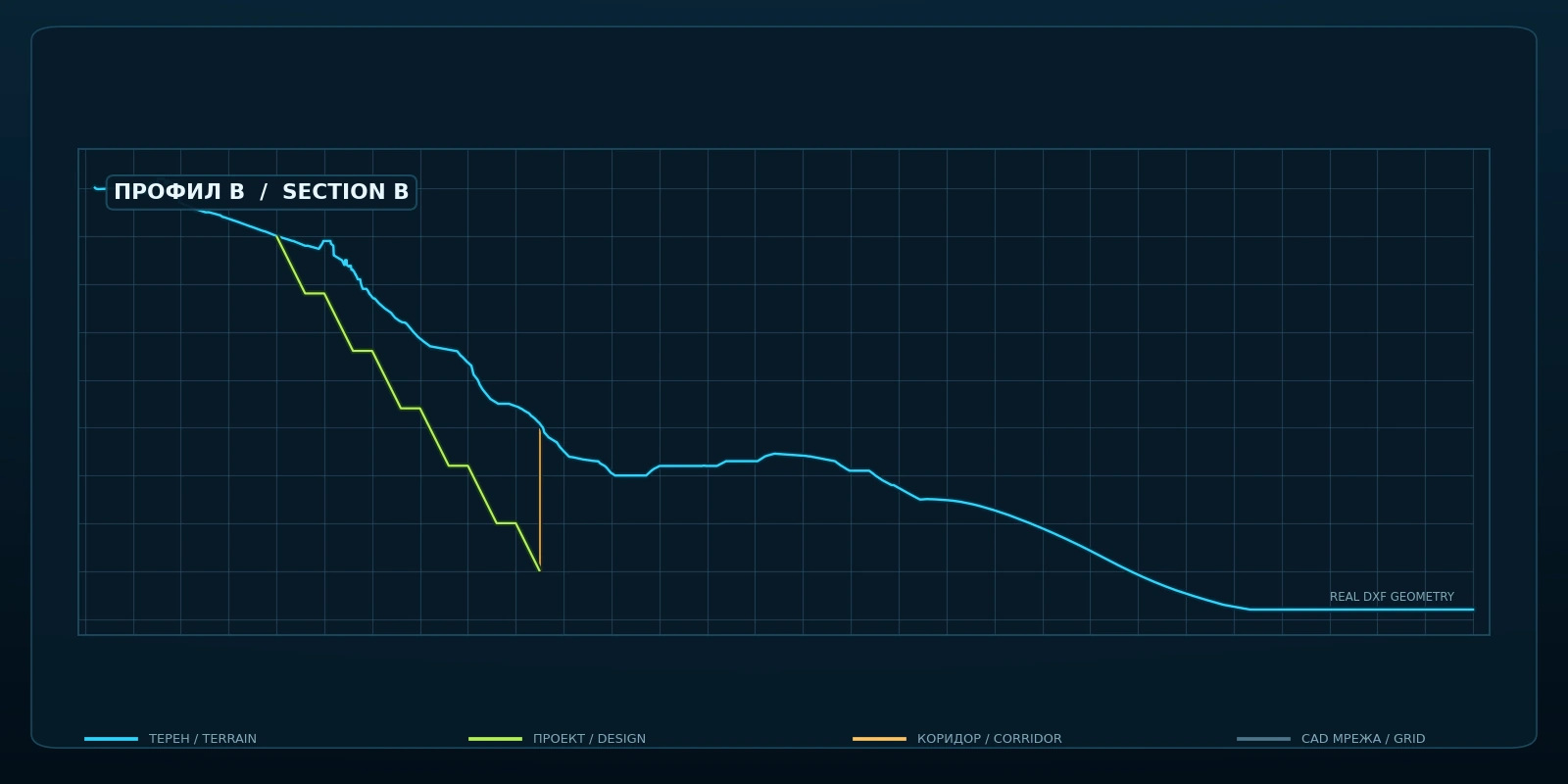

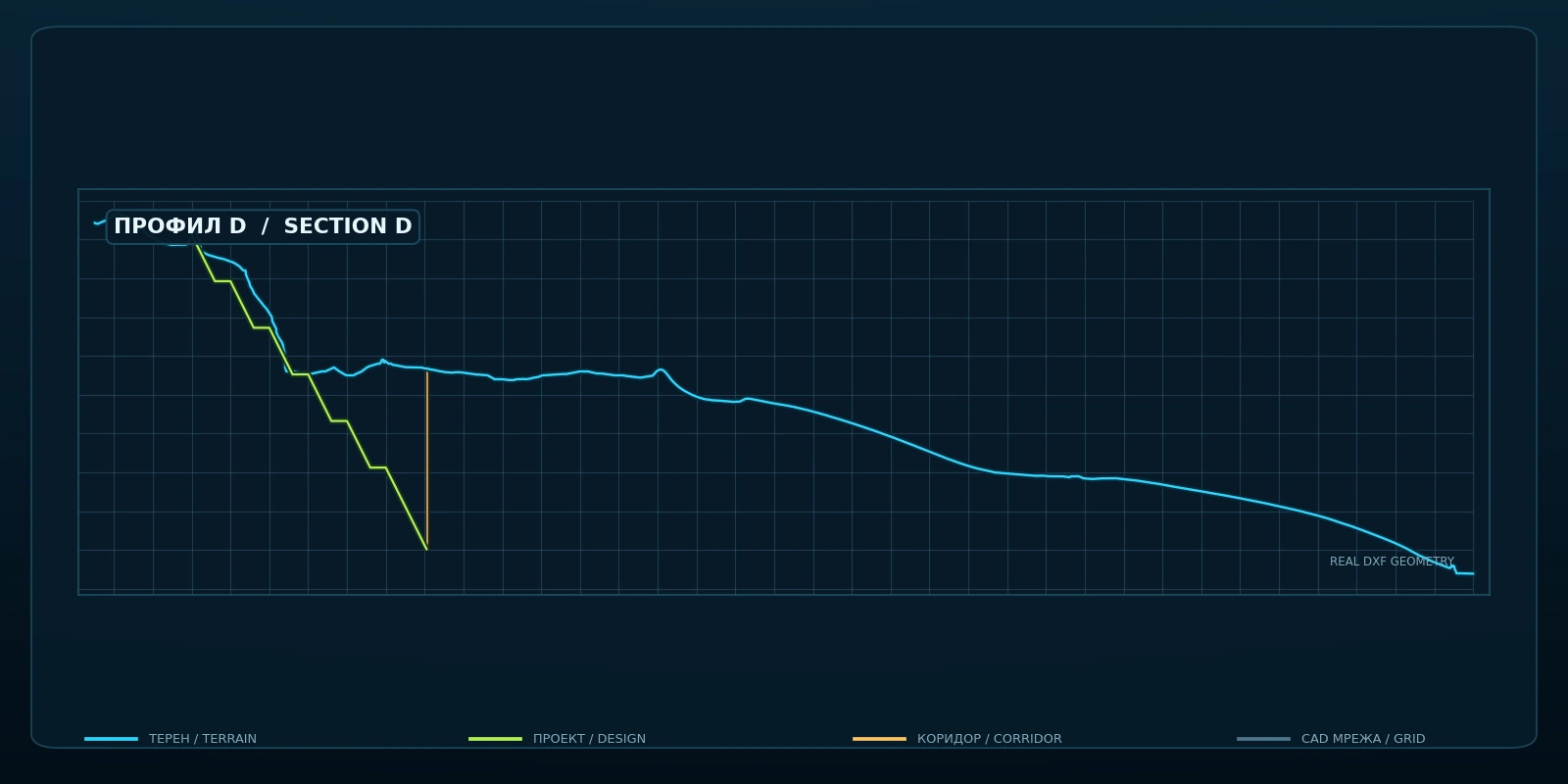

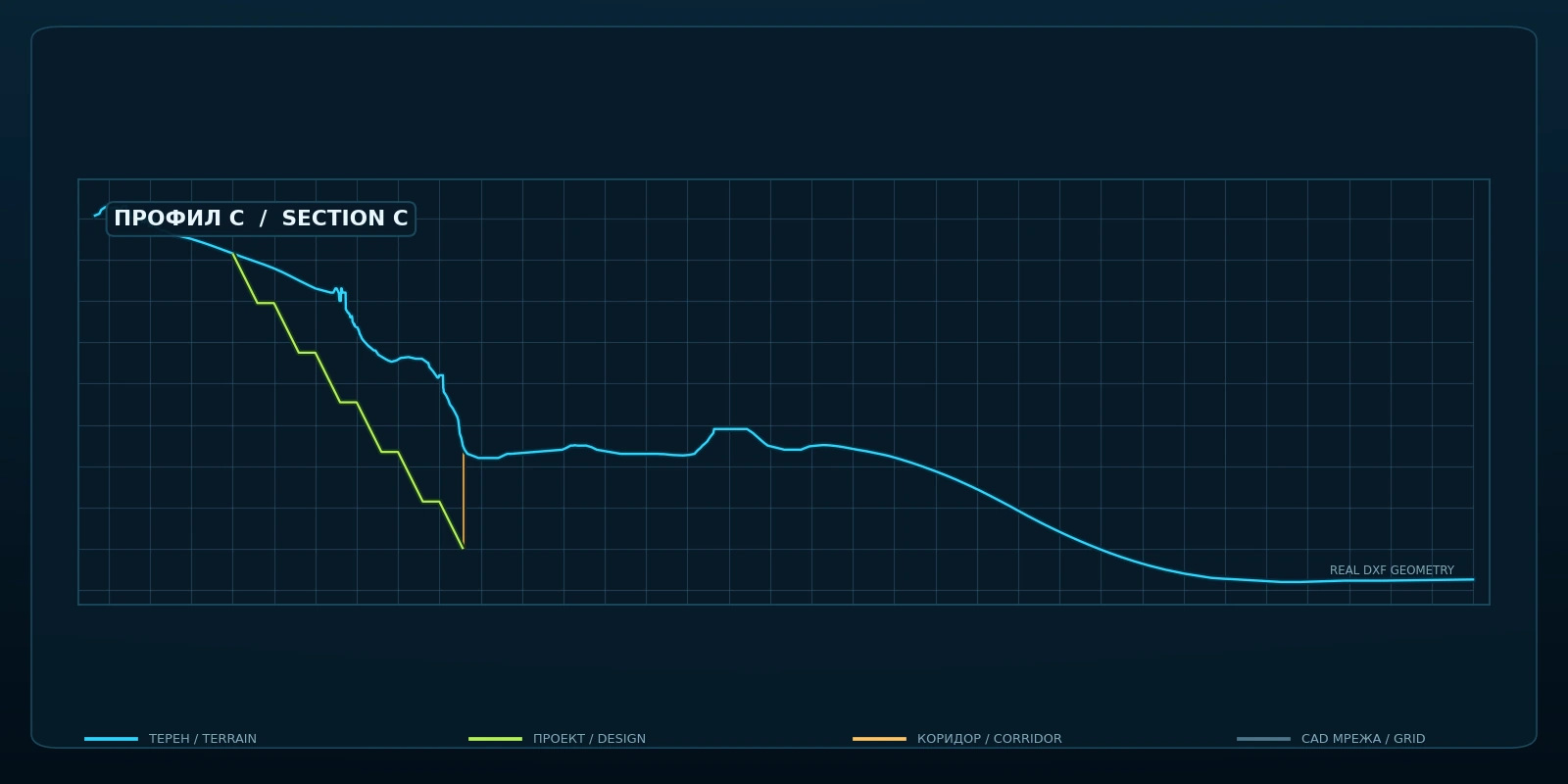

02 / НАПРЕЧНИ ПРОФИЛИ
Измерен терен. Подготвен за проектна проверка.
Четири представителни профила от комплект с 35 сечения. Показани са заснетият терен, проектната геометрия, коридорът и CAD мрежата — така, както се използват в работния процес.
Премахнати са единствено координатите, местоположението и данните за възложителя.
